3D Print E2D I3 Redesign Prusa i3 建構筆記( 一)


     我的第一台3D Printer 是拜讀 Prusa i3 3D 印表機 DIY 筆記 這篇文章才擁有 Prusa i3,如今才發現當時組裝的 Prusa i3,列印件大部分我都有重新繪製修改過。這不是 Prusa i3 設計有問題,而是Prusa i3 太經典了,身為E2D的我忍不往就會動起手來...向Prusa i3 致敬。


Prusa i3 是源自 Prusa Mendel (iteration 2) ,請參閱 RepRap 。

RepRap是一種三維印表機原型機(或3D立體印表機),它具有一定程度的自我複製能力,能夠列印出大部分其自身的(塑料)組件。RepRap是(replicating rapid prototyper)的縮寫。

  至目前為止,RepRap項目已經發布了四個版本的3D立體印表機:2007年3月發布的"達爾文"(Darwin),2009年10月發布"孟德爾"(Mendel),並在2010年發布的「Prusa Mendel」,和"赫胥黎"(Huxley)。開發者採用了著名生物學家們的名字來命名,是因為「RepRap就是複製和進化」。[1]

由於機器具有自我複製能力,作者設想可能廉價的傳播RepRap給個人和社區,使他們能夠創建(或下載來自網際網路)的複雜的產品,而不需要昂貴的工業設施。他們打算利用RepRap來展示在這個過程中是可以進化,以及它的數量可以按指數成倍增加。
(以上 擮取自 維基百科:RepRap)


Thingiverse
接下來,我會把 Redesign I3 組裝過程記錄在這個網誌上並將所繪製零件SLT檔放置在 Thingiverse 供下載如果你覺得小弟設計的不錯你可以在 Thingiverse 分享它幫自己upgrade i3 或另組一台 E2D I3但不希望你列印後拿去網路販售,但你可以自由改造它 ,像我創造 E2D I3 一樣。而沒有自己一台3D Printer 你可在Thingiverse 下單列印, 而列印商也會少許回饋我讓我可以繼續自由設計創作。



e2d i3 y busing
e2d_i3_y_busing.stl
列印4只 E2D I3Y Busing
這是我常用來處理列印件的手工具
用雕刻刀去除裙邊
用階梯鑽整修一下孔
再用15mm 的木工鑽整修一下,軸承孔
#15 C型外扣 8 只 及 LM8UU 4 只

利用 C型扣工具先扣上 LM8UU 一側
現將扣好的LM88UU,塞到 Y Busing孔內

再另一側扣上 C型外扣
就不怕 LM88U 跑出來了。

列印1只 E2D I3 Y belt Clamp

 用工具扳開支撐材,同樣修除毛邊及孔洞
皿頭螺栓 M5X20 2支及M5 尼帽 2只
塞入尼帽

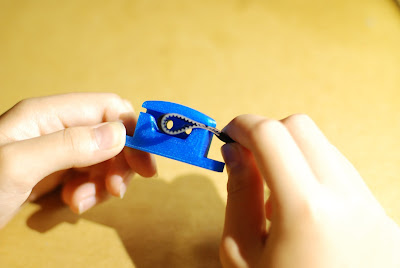

再將皮帶扣入
調整一下皮帶.讓等會螺栓比較好穿
鎖上皿頭螺栓
就用不擔心皮帶滑出來了

e2d_i3_wheel
e2d_i3_wheel.stl

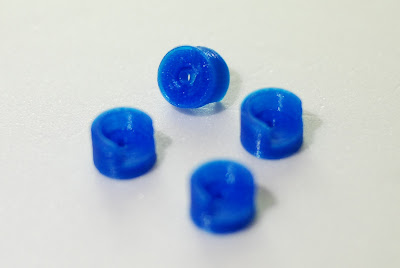

列印4只 E2D I3 wheel

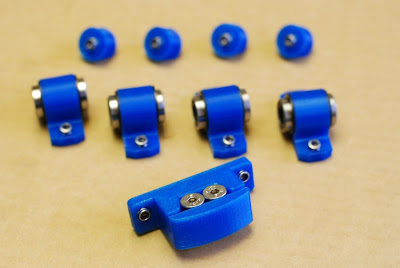

4只 M3 尼帽 同樣去邊,裙邊,修孔,扳開支撐材,塞入尼帽
為何用尼帽,不會因為振動而鬆脫.當然用M3 螺帽也可以。
螺帽孔有設計拔模角,可以讓尼帽不易從列印件掉出
你可以先用鯉魚鉗壓入螺帽孔

e2d_i3_frame.dxf
 列印床滑台

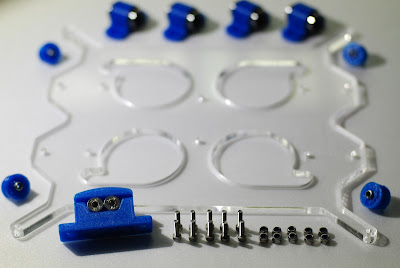

M3X12 螺栓 10支 及10個螺帽
同樣分別壓入M3 螺帽

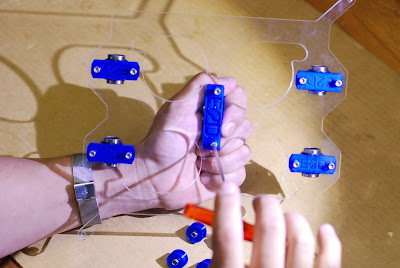

再分別鎖在滑台壓克板上

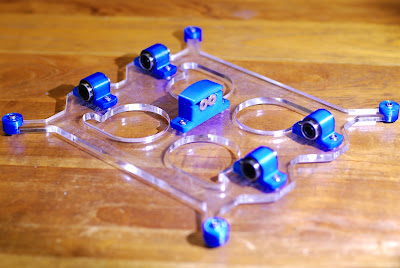

就完成了滑台部分組裝.


感謝:宏達螺絲行 提供 螺絲及#15 C型外扣
EE-DD  贊助 LM8UU 軸承及壓克力


接下來的E2D I3 會需要大家的熱情參與及贊助
如果方便提供下列零件及料件我會網誌上留下感謝
而未來組裝好的E2D I3 也會依各位贊助人的名義捐贈給教育單位。



  1. RAMPS 1.4 控制板 1片
  2. Arduino Mega2560 1片
  3. A4988 或DRV8825 步進馬達驅動模組 5片
  4. E3D V6 1.75MM  直接送料 0.3 或0.4 噴嘴及風扇組
  5. 2GT 20T(齒) Pulley 同步齒輪  2個
  6. Stepper Motor, NEMA 17  5個
  7. MK3 加熱床 1片
  8. 玻璃片 214x214x3mm  1片
如果你方便提供上述零件,請私下與我連繫...感謝~
